公制螺纹堵盖 (AA)AA Technical drawing of a threaded cap with dimensions

DETAIL2336 AA Technical drawing of a threaded cap with dimensions

Product no. X0059

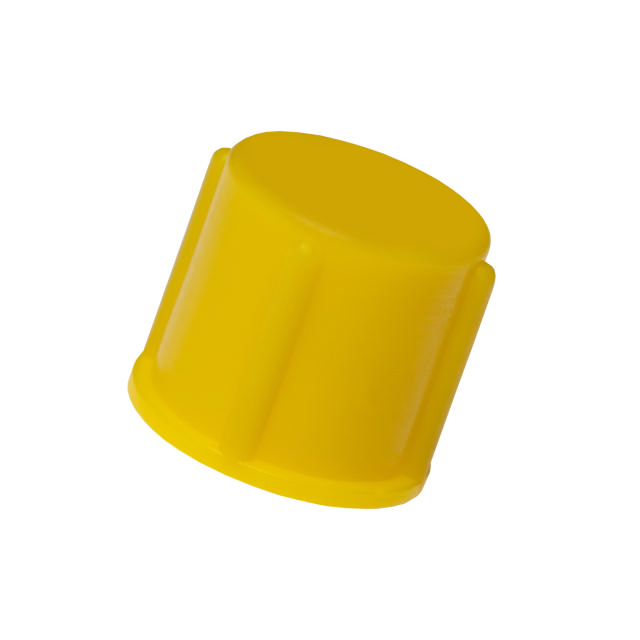

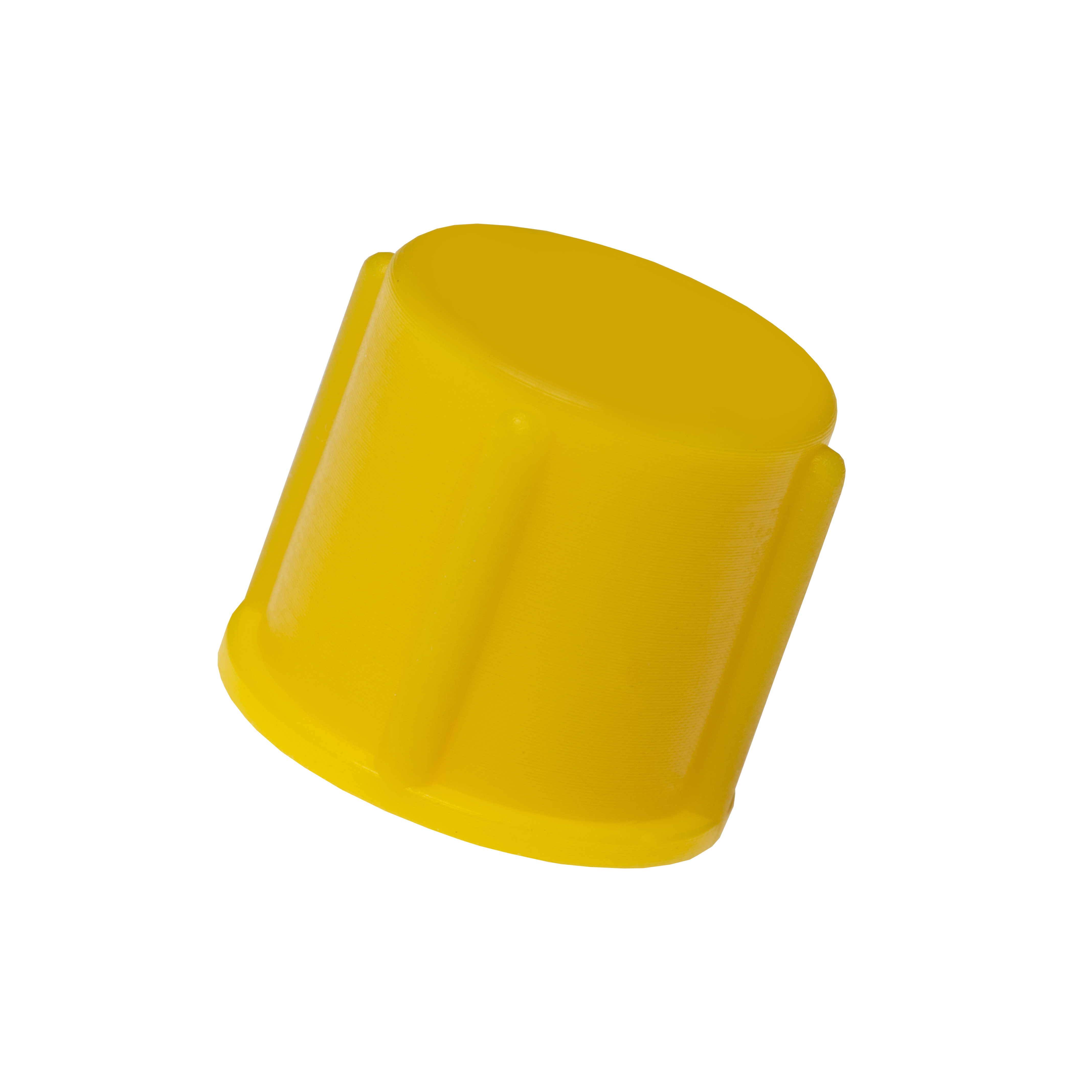

公制螺纹堵盖 (AA)

带螺纹堵盖能有效保护外螺纹。通常，液体位于应用内部且经过压力测试。产品具有密封特性。为满足不同的需求，提供不同软硬度的产品。部分产品配有垫圈。AA 系列推荐使用在：汽缸、转接板、连杆、润滑泵、平衡装置、油底壳、正时齿轮。

非常适合以下应用场景：

电池系统零部件尾气排放管理系统液压动力系统气动动力系统供暖系统接口制冷与空调系统（RAC) 液压原件气动系统储能系统接口

先试用，再决定

产品变体

查看产品

All benefits

定制适配方案 – 提供软质或硬质材料版本

便于工具操作 – 竖向筋条与可选垫圈便于快速装拆

无泄漏表现 – 可选密封结构确保可靠封闭

产品规格应用领域增值服务增值服务

返回顶部

产品规格

Size unit:

inches

Technical drawing

			CO2	B mm	C mm	D mm	Fits thread

AA0801A-EA20A	Yellow		10.5	9	12	M8 x 1
AA1002A-GA10A	Natural	PA66	11	10	14	M10 x 1
AA1201A-BA20A	Yellow	LLDPE	12.1	10.3	16.9	M12 x 1
AA1201A-EA20A	Yellow	HDPE	12	10.3	17	M12 x 1
AA1202A-BA20A	Yellow	LLDPE	12	10	17	M12 x 1.5
AA1202A-EA20A	Yellow	HDPE	11.9	10.1	17	M12 x 1.5
AA1298A-AA20A	Yellow	Recycled LDPE	12.7	14.2	16.4	M12 x 1.5
AA1299A-AA20A	Yellow	Recycled LDPE	14.2	12.7	16.4	M12 x 1
AA1401A-BA20A	Yellow	LLDPE	11.9	10.6	18.8	M14 x 1.5
AA1401A-EA20A	Yellow	HDPE	11.9	10.5	19.1	M14 x 1.5
AA1601A-BA20A	Yellow	LLDPE	13.5	11.8	20.9	M16 x 1.5
AA1601A-EA20A	Yellow	HDPE	13.5	12.4	20.9	M16 x 1.5
AA1602A-BA20A	Yellow	LLDPE	25.9	23.9	20.3	M16 x 1.5
AA1801A-BA20A	Yellow	LLDPE	12.3	10.5	22.2	M18 x 1.5
AA1801A-EA20A	Yellow	HDPE	12.5	10.4	22.4	M18 x 1.5
AA2001A-BA20A	Yellow	LLDPE	15.2	13.6	25.4	M20 x 1.5
AA2001A-EA20A	Yellow	HDPE	15.3	13.9	25.3	M20 x 1.5
AA2201A-BA20A	Yellow	LLDPE	14.7	13.9	27	M22 x 1.5
AA2201A-EA20A	Yellow	HDPE	14.5	13.7	26.8	M22 x 1.5
AA2201D-EA20A	Yellow	HDPE	14.5	13.7	26.8	M22 x 1.5
AA2401A-BA20A	Yellow	LLDPE	13.5	12	29.5	M24 x 1.5
AA2401A-EA20A	Yellow	HDPE	13.5	12	29.5	M24 x 1.5
AA2499A-AA20A	Yellow	Recycled LDPE	15.5	14.2	24.7	M24 x 1.5
AA2699A-AA20A	Yellow	Recycled LDPE	14.5	12.5	33	M26 x 1.5
AA2699A-EA20A	Yellow	HDPE	15.3	13.5	30.8	M26 x 1.5
AA2799A-AA20A	Yellow	Recycled LDPE	15.3	13.5	32	M27 x 2
AA3001A-BA20A	Yellow	LLDPE	14.2	12.5	36	M30 x 2
AA3001A-EA20A	Yellow	HDPE	14.5	12.8	36	M30 x 2
AA3099A-EA20A	Yellow	HDPE	16.3	14.5	35	M30 x 1.5
AA3401A-EA20A	Yellow	HDPE	9.7	8.1	38.9	M34x1,5
AA3602A-EA20A	Yellow	HDPE	17	15.1	41.8	M36 x 2
AA3602E-EA20A	Yellow	HDPE	17	15.1	41.8	M36 x 2
AA3899A-EA20A	Yellow	HDPE	17	15	44	M38 x 1.5
AA4201A-EA20A	Yellow	HDPE	16.3	14.8	49.1	M42 x 2
AA4598A-EA20A	Yellow	HDPE	20.3	18.7	51	M45 x 2
AA5201A-BA20A	Yellow	HDPE	18.5	16.7	59.2	M52 x 2
AA5201A-EA20A	Yellow	HDPE	18.7	16.9	59.3	M52 x 2
